K45系列礦用風機

作者：小編發布時間：2024-05-08 19:59:57點擊：

　　當前位置：山東志拓通風設備有限公司礦用主通風機K45系列礦用風機

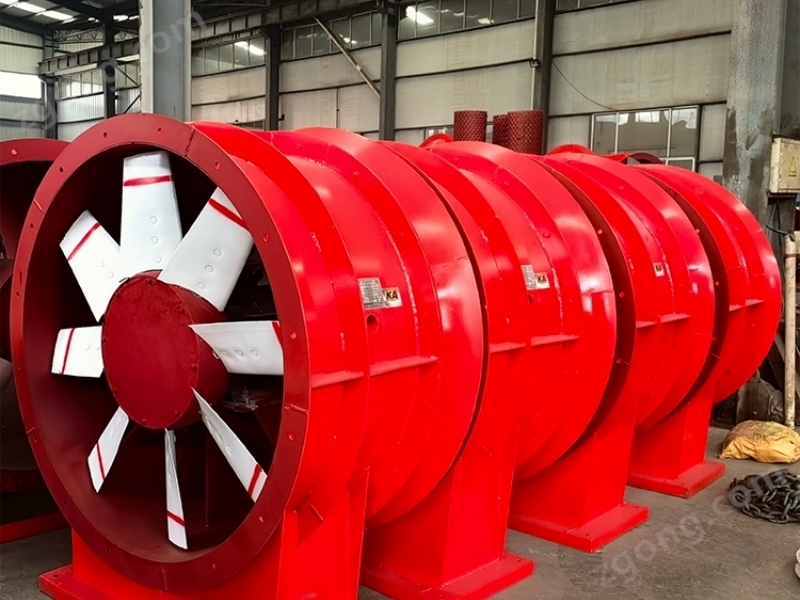

K45系列礦用風機(圖1)

　　注：自2010年起、為命名統一規范，北京安標辦將K40系列礦用節能通風機和K45系列礦用節能通風機型號統稱為FKZ系列礦用節能通風機。

　　K45系列礦用風機是由我公司與冶金部、中國有色總公司礦山節能推廣站于2000年研制的新一代礦用風機，后經過三次技術改進。通風機采用0.45輪轂比，8片機翼扭曲型葉片，葉片角度可調節，可很好的匹配礦山通風網絡系統。

　　K45系列礦用風機是專門根據金礦、鐵礦、銅礦、螢石礦、方解石礦、鎢礦、鈣礦、鉛鋅礦、重晶石礦、磷礦等各類非煤礦山和金屬礦山的通風需要而設計的，可作為礦用主扇風機和礦用輔扇風機，風機既可安裝在巷道井口地表，也可安裝在井下，適宜于多風機聯合運轉，是多風機串并聯多級機站通風系統中各級機站理想的機站風機。

K45系列礦用風機(圖2)

　　1、風機采用的C—4—Ⅱ機翼型葉型參數，設計出的“全三元流理論葉片，故本機效率高，風機的全壓效率高達95%，這是風機節能的前提與基礎。

　　2、我公司與各高校具有長期的技術合作，為我廠的礦用通風機選型設計和配套電控柜技術開發提供了強大的技術支持。

　　3、風機作為主扇和機站風機時，應配帶專用擴散器。地表主扇配帶擴散器可將部分動壓轉化為靜壓，降低出口動壓損失，以達到節能的目的。安裝于井下的風機配帶擴散器，既可降低局阻系數，又可降低擴散器出口動壓值，從而可大幅度降低風機裝置的局部阻力，節省通風電耗。

　　4、K45系列礦用風機的制造范圍寬、品種規格齊全、電機轉速多、葉片數和輪轂比都可變等諸多影響風機性能參數的因素組合在一起，共可組成80000多個規格型號，是一個龐大的節能風機系列群體，能與各種規模的礦井通風網路合理匹配，即在礦井的前、中、后3個時期內采用同一個機號均能保證風機在高效區域運轉，實際運行效率高，節能。

　　5、風機的葉片全部采用Q235A鋼板熱壓成型，葉片強度高、韌性好、防腐性能好，其葉片的設計使用壽命可達25年以上。

　　6、風機葉片調角極為方便，風機葉片可在30分鐘之內調整好，大大降低了國內同類產品葉片調角的工作量，為礦方提供了很大的方便。

　　7、風機設有穩流環防喘振裝置，特性曲線無駝峰，消除了軸流通風機廣泛存在的喘振危險，可保證風機在任何礦井阻力狀態下均可安全穩定運轉，特別適合多臺風機的聯合運轉。

　　8、該風機與國內同類產品相比，我公司產品的葉柄采用優質中碳鋼鍛制并進行調質熱處理，根部留有足夠的過渡圓弧以消除應力集中，通過合理正確的三維受力分析與計算，使葉柄危險截面的強度安全系數達到6倍以上。并對葉柄各截面和葉片焊縫進行99%的X射線無損探傷，有缺陷者全部淘汰。因此風機具有葉柄強度高、葉柄不易折斷、葉片使用安全可靠的優點，我公司自生產該系列節能風機以來，從未出現過葉柄折斷、飛葉片的事故。

　　9、風機葉輪和輪轂均采用車床加工外緣，可保證風機葉片頂部與機殼內壁的徑向間隙為2.5～5mm，葉片根部與輪轂表面的葉根間隙保證為1mm，消除了葉片根部的回流損失而進一步提高了風機的效率。

　　10、風機采用葉輪與電機直聯的簡傳動結構，結構緊湊、整體穩定性好、安裝方便、維修容易、裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響風機正常運轉，安全可靠。

　　開云全站開云網址

　　11、風機可直接反轉反風，反風率大于60%，而且不需修筑反風道，可節省大量土建工程投資。

K45系列礦用風機(圖3)
