　　風機是把原動機的機械能轉變為氣體能量的一種機械。其廣泛應用于電力、冶金、化工、礦山等開云 開云官方網站行業。用于電廠的風機是鍋爐機組的配套輔機，它對于鍋爐機組的安全運行起著重要的作用，因此選擇合適的風機的型式和大小是至關重要的。本文將對鍋爐風機的常用種類、不同類型風機的特點、選型時的技術經濟比較等問題進行簡單的分析，以能對風機的選型起參考作用。

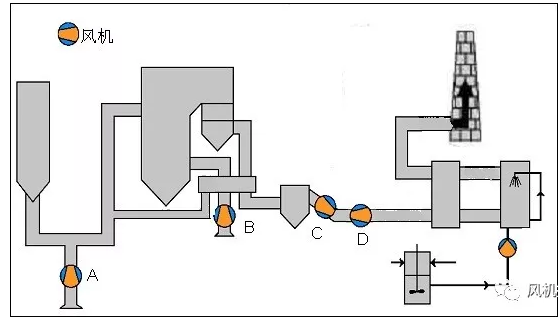

　　鍋爐配套的大型風機主要為一次風機、送風機、引風機，脫硫的電廠還要配置增壓風機，下圖為某燃煤電廠的風機典型布置示意圖。

　　其中A位置為一次風機，B位置為送風機，這兩個位置的風機介質為干凈空氣，進氣溫度通常為常溫；C位置為引風機，D位置均為增壓風機，有的電廠把這兩個風機合二為一，稱作增壓、引風聯合風機，其介質為鍋爐煙氣，溫度大概為120℃～160℃，煙氣中含有粉塵顆粒。

　　不同的電廠，其風機的配置可能不一樣，但總的來說，差不多。通常情況下，每臺爐配置兩臺風機，風機并列運行，每臺風機能滿足鍋爐負荷的60%~70%，這樣比較安全，當一開云 開云官方網站臺風機發生故障時，另一臺風機能滿足一定的生產負荷。

　　選擇風機時，主要是根據所需的風量、風壓，以及風機介質的特性進行選型，同時還要考慮當地氣溫、氣壓、風溫的影響。總體而言風機選擇通常遵循如下幾個原則：

　　由于風機的形式很多，如離心風機、軸流風機、混流風機等，不同形式的風機有不同的特性，另外，風機的風量、風壓還有不確定因素，因此如何選擇合適的風機，是一個比較復雜的過程，有時也有經驗的因素，下面將就這些方面進行一些分析比較。

　　對于大型電廠的鍋爐配套風機，目前主要有離心風機、軸流風機、混流風機三種形式，其主要特點為：

　　u風機安裝空間：如果現場沒有足夠大的空間，應選用動葉可調軸流風機，因為動葉可調軸流風機結構緊湊，所占空間比靜調混流風機小。

　　u如果電廠風機經常不在額定工況下運行，應盡量選用動葉可調軸流風機，因為動葉可調軸流風機在部分負荷時，風機效率較高，與額定負荷差不多。雖然動葉可調軸流風機初投資可能多一點，但從長遠利益來看，選用動葉可調軸流風機所節省的運行費用是相當可觀的。

　　u動葉可調軸流風機采用液壓缸控制，其調節比靜調風機、離心風機平穩、準確。

　　u對于CFB鍋爐，由于煙氣壓力大，流量小，選擇離心風機比較合適。由于CFB風機的壓力很高，為了增加運行的穩定性，此風機應選用雙支撐結構，盡量避免使用懸臂結構。

　　下面以某600MW機組的電廠引風機為例，來比較不同類型風機的技術經濟性。

　　由上表可以看出，本引風機選用動葉可調軸流風機時，TB點、BMCR和THA點效率均較高，而選用混流風機時，BMCR效率相對較高，但只有83%，TB點和THA點效率很低，只有79%，與動葉可調軸流風機的相應工況相差甚遠。

　　如按本風機年運行8500小時，其中BMCR點運行4000小時，THA點運行2500小時，其余時間為小于THA點運行，則如果選用動葉可調軸流風機，則至少節約電能4385000度，每度電按0.35元計算，那么每年節省的電費至少為153萬元，可見本風機選用動葉可調軸流風機的節能效應是相當可觀的。

　　當然，動葉可調軸流風機的初投資相對較大，如果同時考慮風機的初投資、運行費用、維護費用，即運營費用.對于大于300MW以上的機組，風機型式選擇動葉可調軸流風機是比較合適的。

　　由于一次風機、送風機輸送的空氣的溫度為常溫，而且空氣比較干凈，因此，其作用與一般的通風機一樣，結構上并無特殊的要求。

　　引風機和增壓風機的作用是把煙氣從鍋爐中抽出去，通過脫硫系統，然后送到煙囪排入大氣，通常情況下，引風機和增壓風機的工作條件較差。煙氣溫度較高，軸承需要良好的冷卻或較好的軸承設計；煙氣中含有粉塵，對風機部件產生磨損，因此引風機和增壓風機的葉片需要有防磨要求。

　　通常，葉片防磨的主要措施有以下幾種：①加耐磨葉鼻，葉鼻采用高硬度的鍍鉻不銹鋼材料，而且葉鼻是可以更換的；②采用整體葉片噴涂涂層；③采用硬度相應較高的葉片材料，如鑄鐵、鑄鋼。

　　不論采用哪種方法，一定要保證葉片的壽命要求，這對風機的安全節能運行非常重要。

　　另外，為了防止輪轂的低溫腐蝕，應考慮在進氣箱內設置加熱元件和配置密封風機。密封風機的設置對于保護輪轂的腐蝕是非常重要的，其作用是把空氣送入風機內部空間，保證風機內部(輪轂的內部)的壓力比流道中煙氣的壓力高，從而保證煙氣不進入輪轂內部，從而不腐蝕輪轂。所以不管風機是否運行，保持密封風機的運行是很必要的，因為當風機停運時，脫硫系統由于諸如擋板門泄漏等原因，會造成有部分的煙氣仍通過風機，如果密封風機不運行，這些煙氣就將進入輪轂內部從而發生腐蝕。目前，由于我國的脫硫系統經常停運，有部分電廠就是因為風機停運時也把密封風機停了，結果輪轂內部腐蝕的非常利害。

　　風機的選型，一定要滿足使用要求、運行安全可靠、經濟性好，而且便于操作和維護方便，通過上面的分析，在選型時，應綜合考慮、精心策劃、準確判斷，以使所選設備的型號、規格與使用目的的要求相一致。這樣才能保證機組的安全、高效運行。
